YNS型、YNP型ゼブラコネクタ

ソースを投稿: 深センES電子有限公司
投稿時間: July 3, 2026
Yns Type Ynp Type Zebra Connector

YNS タイプと YNP タイプの導電性シリコーン ストリップはどちらも 2 層の導電性ゼブラ ストリップで、要求の厳しい絶縁要件を持つ用途に対応するために、YN タイプの両側に 2 層の絶縁シリコーン ライニングを追加します。 YNSタイプの絶縁ライニングはシリコーン(透明)、YNPタイプの絶縁ライニングは発泡シリコーンです。

YNSタイプ、YNPタイプの導電性シリコンストリップの命名規則

Yns Type Ynp Type Zebra Connector

YNSタイプ、YNPタイプの導電性シリコンストリップの命名規則

Yns Type Ynp Type Zebra Connector

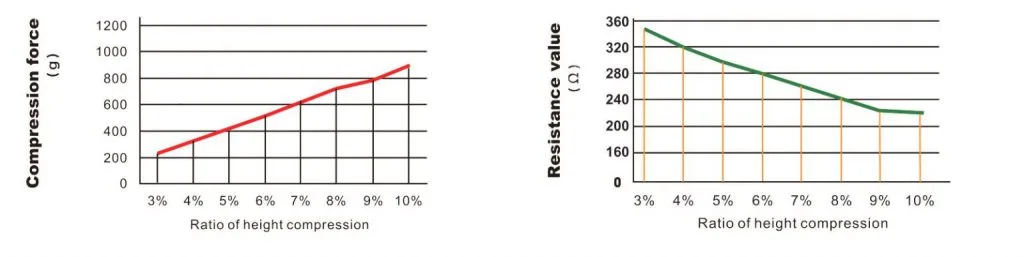

構造および電気的性能データ

実装規格:GB2439、GB/T528


導電層 絶縁層 YNS絶縁層 YNP発泡層
材料 導電性ゴム[ノーマル] 導電性ゴム[低抵抗] シリコーンゴム シリコーンゴム シリコーンゴム
硬度 65±5A 70±5A 65±5A 30±5A 40±5A
体積抵抗率 <6Ω・cm <3Ω・cm >1012Ω・cm >1012Ω・cm >1012Ω・cm
抗張力 >4mPa >5mPa >4mPa >4mPa >4mPa
伸長 >100% >150% >100% >300% >300%
引裂強度 >8N/mm >12N/mm >10N/mm >12N/mm >12N/mm
色 黒 白 透明/白 ピンク

実施基準

使用温度 湿度 Max.current
-50~150℃ 85%(25℃) 2.5mA/mm2
