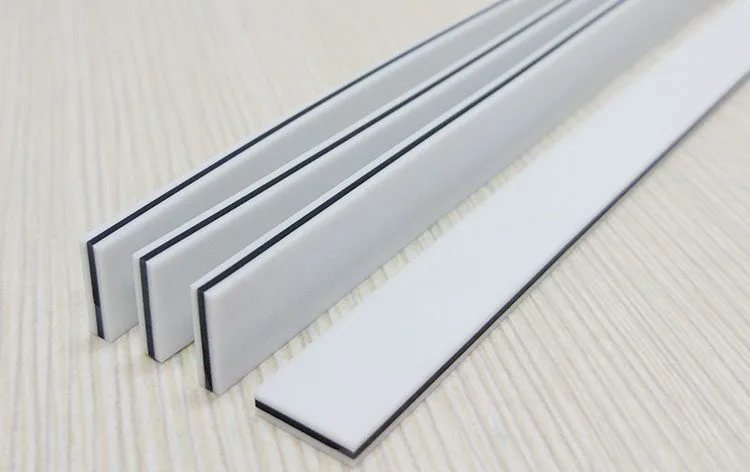

YCD/YCS タイプ ゼブラ ストリップ コネクタ

YCD タイプのゼブラ ストリップ コネクタは、完全導電層の両側の絶縁シリコーン ゴムによってサポートされており、厳しい絶縁要件を持つアプリケーションに対応できます。

同時に、絶縁層は完全な導電層よりも柔らかいため、実際の用途ではわずかな圧縮力で良好な接触性能を達成できます。

YCD type conductive rubber connector insulation lining is silicone natural color (transparent), can also be made according to the requirements of white, green and other colors.

YCSタイプとYCDタイプの構造は基本的に同じですが、YCSタイプの絶縁ライナーは片面のみですが、YCDタイプの絶縁ライナーは両面です。

• YCD – 両面サンドイッチ導電性ストリップ
• YCS – 片面サンドイッチ導電性ストリップ

ゼブラ ストリップ コネクタの命名規則

導電性ゴム コネクタが正しく製造されていることを確認するため、命名規則は次のとおりです。

プリロード関係と曲線

ゼブラ ストリップ コネクタの優れた弾性により、電子機器使用時の経年変形や構造部品の偶発的な落下による部品との良好な接触のリスクを効果的に回避できますが、構造部品の変形や圧縮力の変化に伴い、導電性ゴム コネクタの圧縮率や抵抗も変化するため、構造部品やゼブラ ストリップ コネクタを設定する際には十分な考慮が必要です。次のように：

スプライン：YCD 10×5×2.5mm CW0.8

圧縮力と圧縮比の関係

抵抗と圧縮率の関係

導電性ゴムコネクタの抵抗の計算は、次の式で参照できます。

R = 抵抗値 (Ω)
CW = 導電幅 (mm)
L = 導電性長さ (mm)
H = 導電性高さ (mm)
ρ = 体積抵抗率 (Ω・cm)

正確なテスト結果を得るには、テスト プロセスで 5% を超える圧縮率を維持する必要があります。

導電性ゴムコネクタの圧縮力の計算は、次の式を参照して計算できます。

F = 圧縮力 (g)
D = 圧縮率 D = (H-H1) ÷ H
E0 = 完全導電層の弾性率 3.5MPa
E1 = 絶縁ライナーの弾性率 1.1MPa
H = 導電性ゴムコネクタの高さ (mm)
W = 導電性ゴムコネクタの幅 (mm)
CW = 完全導電層の幅 (mm)
W1 = 断熱ライナーの幅 (mm) W2 = W-W1
L = 導電性ゴムコネクタの長さ (mm)

構造および電気的性能データ

実装規格：GB2439、GB/T528

作業環境データ
