YS タイプの導電性ゴムコネクタは、ゼブラ層の両側の絶縁シリコーンゴムでサポートされており、絶縁要件が必要な用途に対応します。同時に、絶縁層はゼブラ層よりも柔らかいため、実用上は小さな圧縮力だけで良好な接触性能を達成できます。
YSタイプの導電性ゴムコネクタの絶縁ライニングはシリコーンナチュラルカラー（透明）で、白、緑、その他の色の要件に従って製造することもできます。

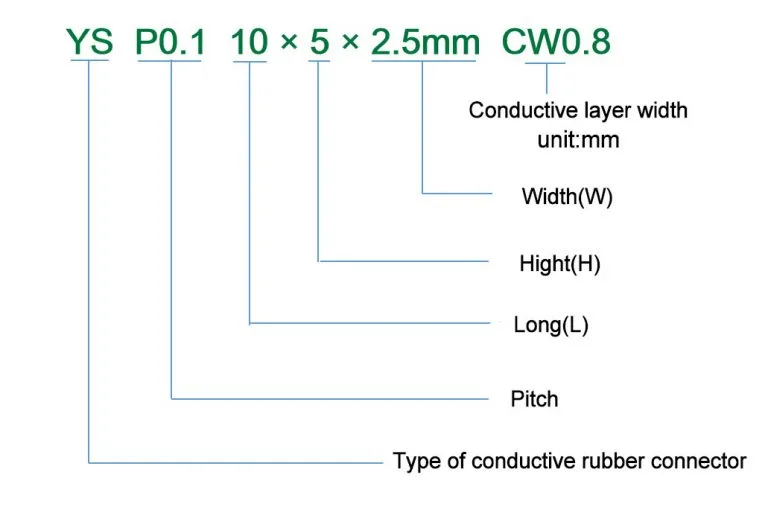

導電性ゴム コネクタが正しく製造されていることを確認するため、命名規則は次のとおりです。
導電ゴムコネクタの優れた弾性により、電子機器使用時の経年変形や構造部品の偶発的な落下による部品との良好な接触のリスクを効果的に回避できますが、構造部品の変形や圧縮力の変化に伴い、導電ゴムコネクタの圧縮率や抵抗も変化するため、構造部品や導電ゴムコネクタを設定する際には十分な考慮が必要です。次のように：
スプライン：YS P0.1 10×5×2.5mm CW0.8

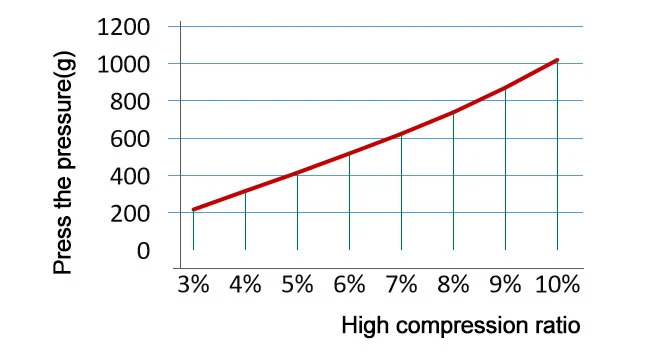

圧縮力と圧縮比の関係

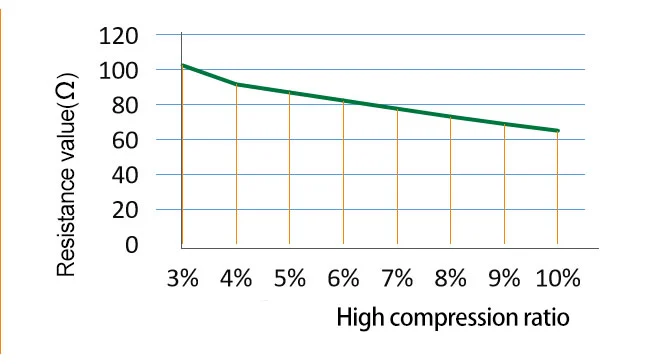

抵抗と圧縮率の関係
R = 抵抗値 (Ω)
CW = 導電幅 (mm)
L = 導電性長さ (mm)
H = 導電性高さ (mm)
ρ = 体積抵抗率 (Ω・cm)
正確なテスト結果を得るには、テスト プロセスで 5% を超える圧縮率を維持する必要があります。
F = 圧縮力 (g)
D = 圧縮率 D = (H-H1) ÷ H
E0 = 完全導電層の弾性率 3.5MPa
E1 = 絶縁ライナーの弾性率 1.1MPa
H = 導電性ゴムコネクタの高さ (mm)
W = 導電性ゴムコネクタの幅 (mm)
CW = 完全導電層の幅 (mm)
W1 = 断熱ライナーの幅 (mm) W2 = W-W1
L = 導電性ゴムコネクタの長さ (mm)
実装規格：GB2439、GB/T528
| プロジェクト | 仕様値 | |||
| 材料 | 導電層 | 絶縁層 | 断熱ライニング | |
| 導電性シリコーンゴム | シラスティック | シラスティック | ||
| ルーティーン | 低抵抗 | ルーティーン | ルーティーン | |
| 硬度(A) | 65±5 | 70±5 | 65±5 | 30±5 |
| 体積抵抗率(Ω・cm) | ＜6 | ＜3 | ＞1012 | ＞1012 |
| オーバーハング長（mPa） | ＞4 | ＞5 | ＞4 | ＞4 |
| 伸長（％） | ＞100 | ＞150 | ＞100 | ＞300 |
| 引裂強度（N/mm） | ＞8 | ＞12 | ＞10 | ＞12 |
| 色 | 黒 | 白 | 透明/白色 | |
| 動作温度 | 使用湿度（%）25℃ | 最大使用電流 （mA/mm2） | |
| 最小 | マキシマン | ||
| -50 | 150 | 85 | 2.5 |
