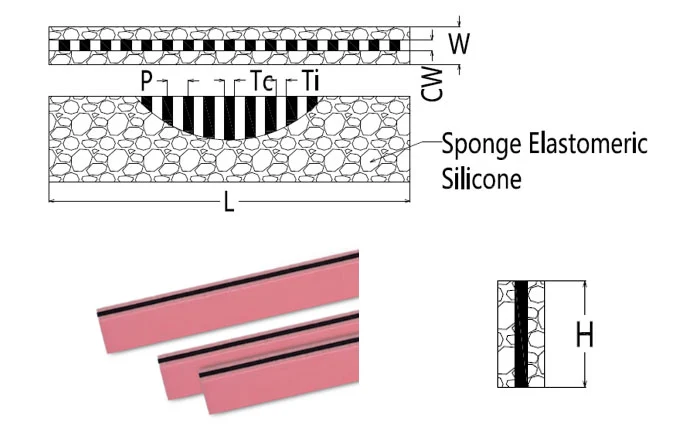

YP タイプ ゼブラ コネクタは、ゼブラ層の両側のスポンジ発泡絶縁シリコーン層でサポートされており、絶縁が重要なより多くの用途に対応します。同時に、フォーム層は非常に柔らかいため、実際の用途では良好な接触性能を達成するために小さな圧縮力だけが必要です。
ゼブラ コネクタが正しく作成されていることを確認するため、命名仕様は次のとおりです。
導電ゴムコネクタの優れた弾性により、電子機器使用時の経年変形や構造部品の偶発的な落下による部品との良好な接触のリスクを効果的に回避できますが、構造部品の変形や圧縮力の変化に伴い、導電ゴムコネクタの圧縮率や抵抗も変化するため、構造部品や導電ゴムコネクタを設定する際には十分な考慮が必要です。次のように:
スプライン:YP P0.1 10×5×2.5mm CW0.8

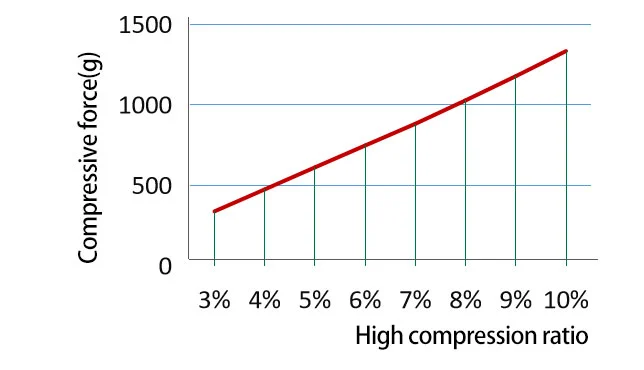

圧縮力と圧縮比の関係

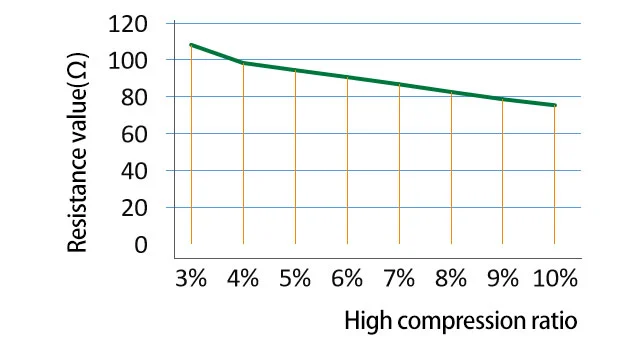

抵抗と圧縮率の関係
R = 抵抗値 (Ω)
CW = 導電幅 (mm)
L = 導電性長さ (mm)
H = 導電性高さ (mm)
ρ = 体積抵抗率 (Ω・cm)
正確なテスト結果を得るには、テストプロセスで 10% を超える圧縮率を維持する必要があります。
F = プレス圧力 (g)
D = 圧縮率 D = (H-H1) ÷ H
E0 = ゼブラ層の弾性率 3.5MPa
E1 = 絶縁ライナーの弾性率 1.7MPa
H = 導電性ゴムコネクタの高さ (mm)
W = 導電性ゴムコネクタの幅 (mm)
CW = ゼブラ層の幅 (mm)
W1 = 断熱ライナーの幅 (mm) W2 = W-W1
L = 導電性ゴムコネクタの長さ (mm)
実装規格:GB2439、GB/T528
| プロジェクト | 仕様値 | |||
| 材料 | 導電層 | 絶縁層 | フォームライニング | |
| 導電性シリコーンゴム | シラスティック | シラスティック | ||
| ルーティーン | 低抵抗 | ルーティーン | ルーティーン | |
| 硬度(A) | 65±5 | 70±5 | 65±5 | 40±5 |
| 体積抵抗率(Ω・cm) | <6 | <3 | >1012 | >1012 |
| 引張強さ(mPa) | >4 | >5 | >4 | >4 |
| 伸長(%) | >100 | >150 | >100 | >300 |
| 引裂強度(N/mm) | >8 | >12 | >10 | >12 |
| 色 | 黒 | 白 | ピンク | |
| 動作温度 | 使用湿度(%)25℃ | 最大動作電流(mA/mm2) | |
| 最小 | 最大 | ||
| -50 | 150 | 85 | 2.5 |
